产品兼容
为 314Ah 设计，
为 587Ah 预留。
314Ah 已是储能项目的主流规格，500Ah+ 大电芯正在规模化。产线以 314Ah 为蓝本设计，并在方案阶段考虑兼容 587Ah，模组与 PACK 尺寸覆盖宽范围。
- 蓝本电芯
- 314Ah
- 预留兼容
- 587Ah
- 电芯尺寸
- 207×173×72mm
- 模组长度
- 300–1000mm
- PACK 长度
- 600–1200mm
产品与兼容
13 颗电芯，
一个模组的诞生。
以 1P13S 模组为蓝本：每一个零件在哪个工位、由哪台设备完成，滚动即可逐层拆解。
方案设计已考虑兼容 587Ah 大电芯。587Ah 电芯具体尺寸以客户电芯规格为准。

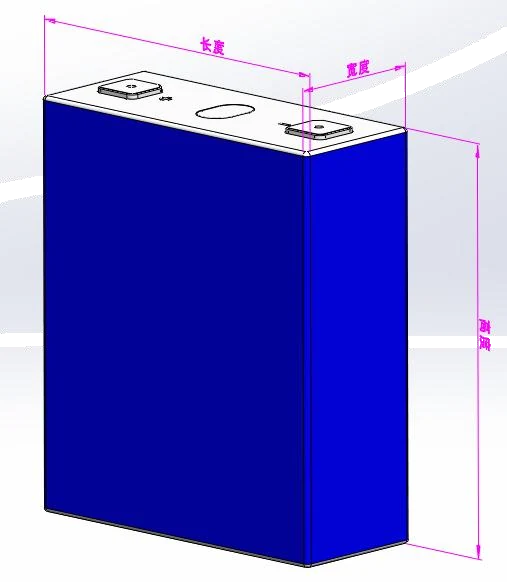

CELL · 电芯
207×173×72mm
高 × 宽 × 厚，公差 ±0.5 mm
MODULE · 兼容模组
高度100–240宽度150–370长度300–1000mm
PACK · 兼容箱体
高度100–250宽度300–800长度600–1200mm
- 08极柱寻址 · 极性检测定位精度 ≤ ±0.2 mm
- 11汇流排激光焊接6 kW · 熔深 ≥1.0 mm
- 13模组 EOL 测试DC 2800 V · ≥500 MΩ
- 07端板贴胶 / 安装人工 · 双工位
- 03电芯扫码 / OCV±(0.01% rdg + 3 dgt)
- 07伺服挤压 · 套钢带0–8000 N · 300–1100 mm
尺寸与厂务条件
| 设备名称 | 方形储能模组 PACK 装配线 |
|---|---|
| 设计节拍 | 8PPM（按电芯计，以 1P13S 模组为蓝本） |
| 蓝本电芯 | 314Ah，方案考虑兼容 587Ah 大电芯 |
| 整线合格率 | ≥ 99%（仅由设备造成，不含人为因素） |
| 工位 | 21 个编号工位（含双工位与多工位段） |
| 人员配置 | 约 21 人：电芯处理 3、模组堆叠焊接 6、PACK 装配约 12 |
| 供电 | 三相五线 380 V ±5%，50 Hz，额定功率 250 kW |
|---|---|
| 压缩空气 | 0.5–0.7 MPa，流量 ≥ 3000 L/min |
| 保护气体 | 氮气 0.5 MPa，流量 40 L/min |
| 地面承载 | ≥ 800 kg/㎡ |
| 设备占地 | 55 m × 9 m × 3.5 m（不含仓库及物流通道，可按厂房调整） |
| 高 | 宽 | 长 / 厚 | |
|---|---|---|---|
| 蓝本电芯 314Ah | 207 ± 0.5 | 173 ± 0.5 | 72 ± 0.5 |
| 兼容模组 | 100–240 | 150–370 | 300–1000 |
| 兼容 PACK | 100–250 | 300–800 | 600–1200 |
把 55 米产线，
放进你的厂房。
告诉我们你的电芯规格、模组方案与厂房条件，工程团队将给出布局与配置建议。
